Выполнен комплекс работ по восстановлению асинхронного электродвигателя большой мощности для одного из крупнейших энергетических объектов региона. Проект включал полную замену обмотки статора и восстановление защитных покрытий.
Детали проекта
- АО «Жамбылская ГРЭС им Т.И. Батурова»
- Жамбылская ГРЭС
- Электродвигатель АС 4000/6000
- 4000 кВт
- 6000 В
- Капитальный ремонт статора с заменой обмотки
- Тараз, Казахстан
Ход работы
-
1

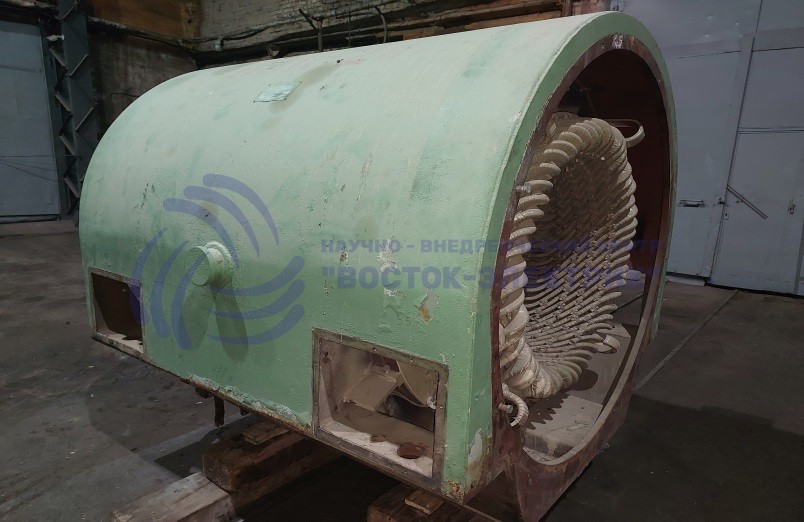

Очистка корпуса электродвигателя от внешних загрязнений (пыль, грязь) и подготовка к восстановлению покрытия.
-
2
Устранение деформаций корпуса, удаление следов коррозии и восстановление целостности лакокрасочного покрытия (ЛКП).
-
3

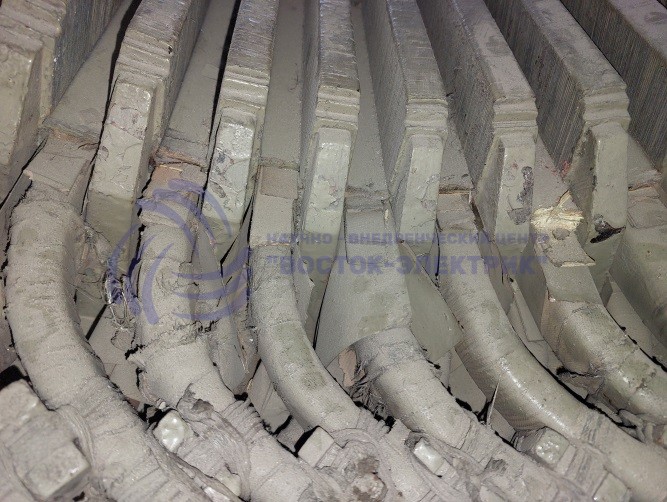

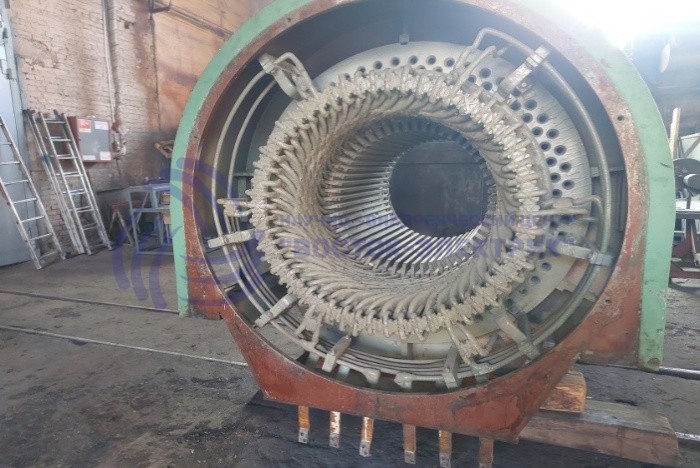

Изоляция обмотки статора не соответствует заводской технологии типа «ВЭС-2».
-
4

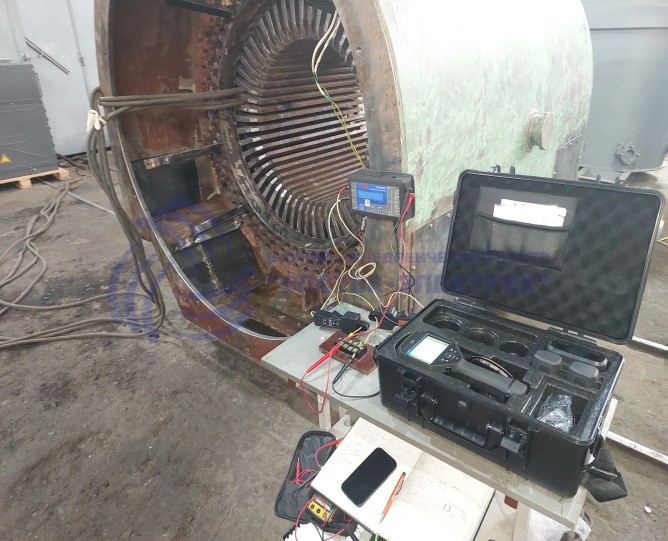

Приборы, используемые при испытании активной стали статора на нагрев.
-
5

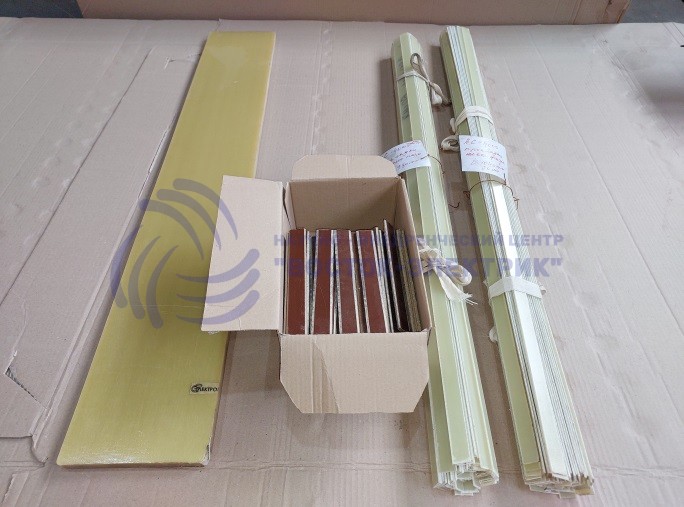

Комплект новых деталей пазовые клинья пазовые прокладки.
-
6

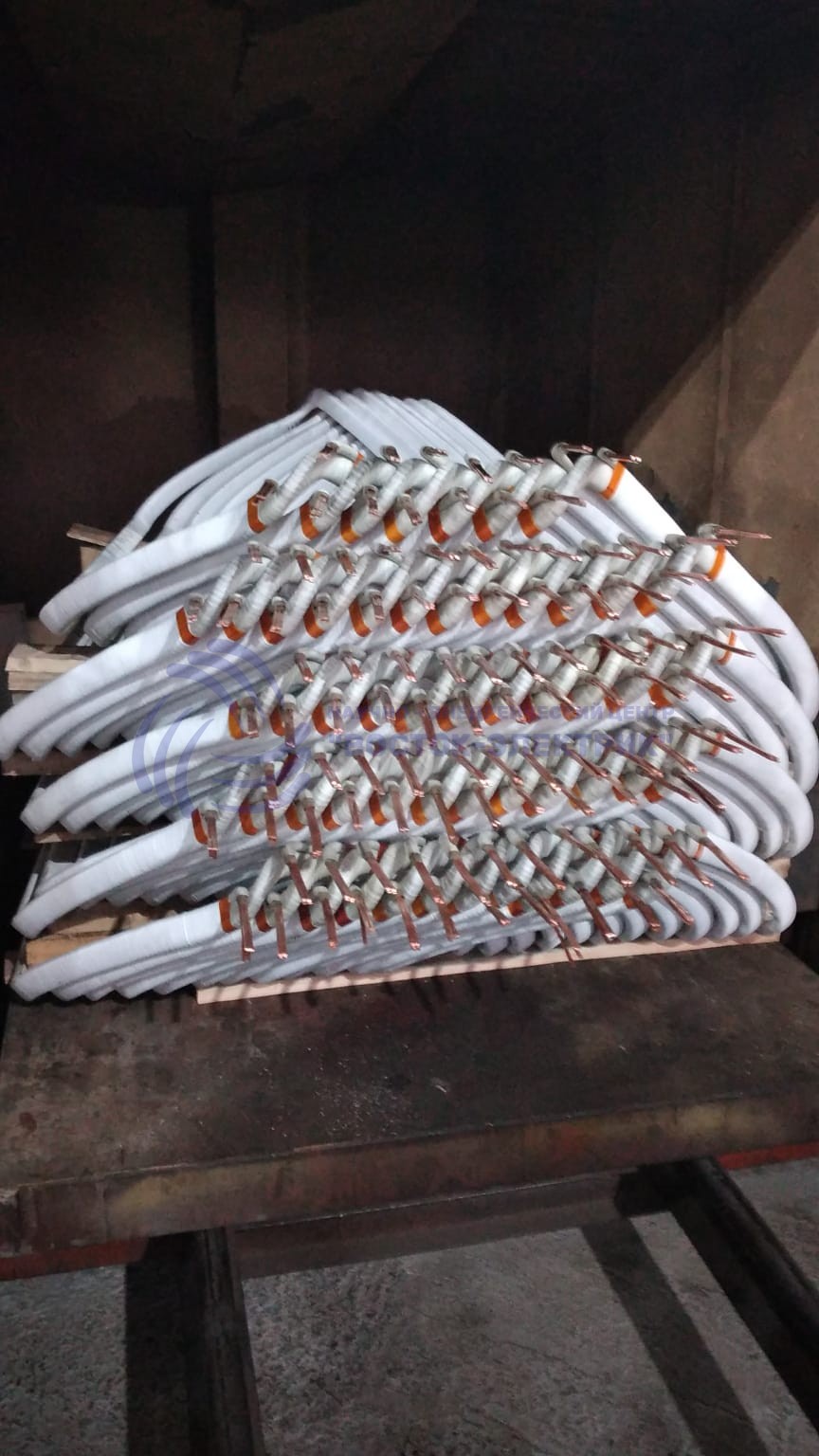

Комплект новой обмотки статора перед монтажом
-
7

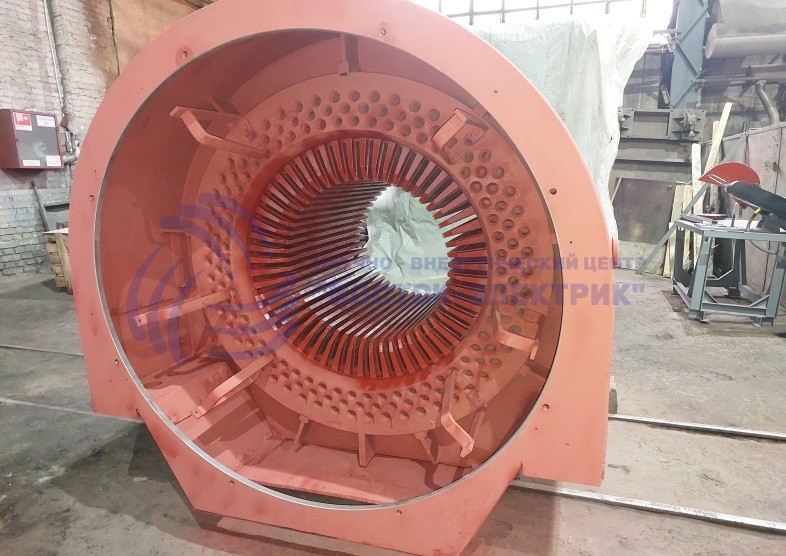

Статор после восстановления защитного лакокрасочного покрытия внутренних поверхностей
-
8

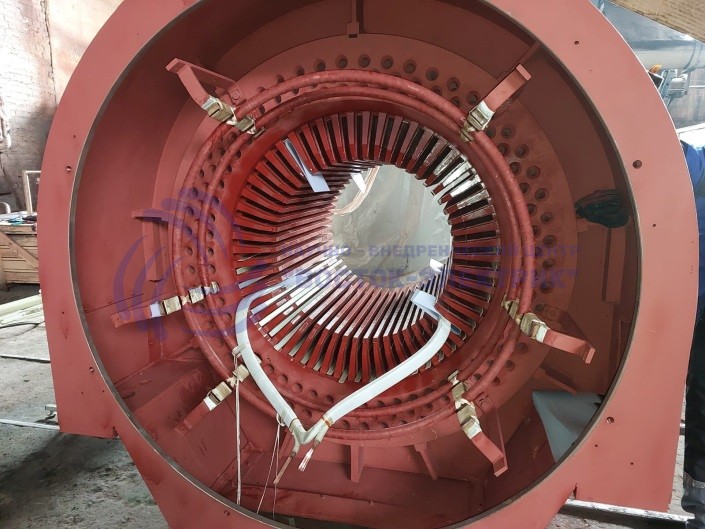

Монтаж шаговой катушки в пазы статора, вид со стороны схемы.
-
9

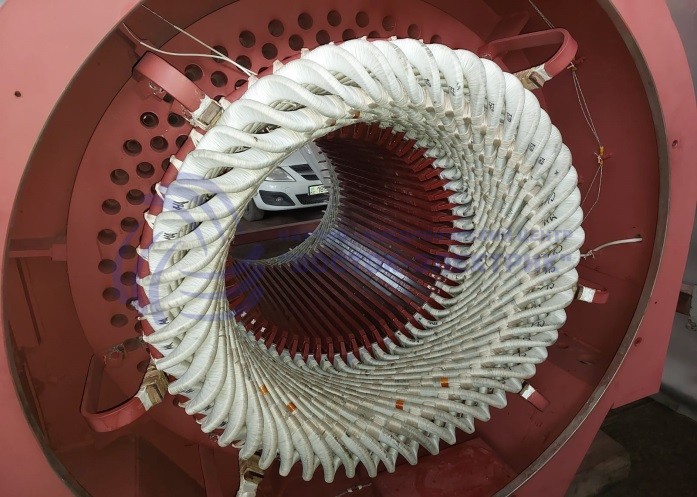

Статор после монтажа обмотки в пазы, заклиновки прямолинейной части пазовыми клиньями.
-
10
Статор электродвигателя после выполнения ремонтных работ
-
11

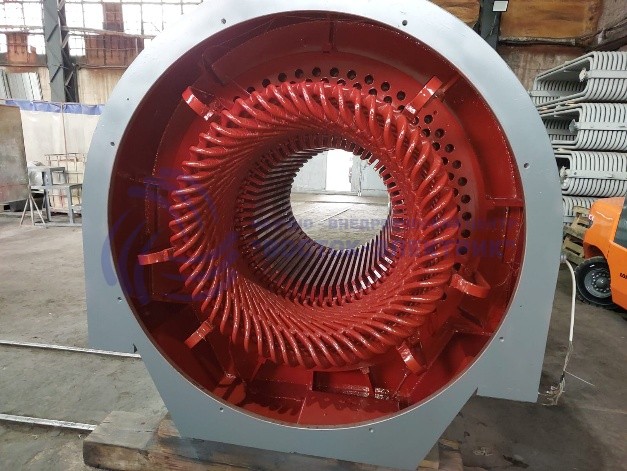

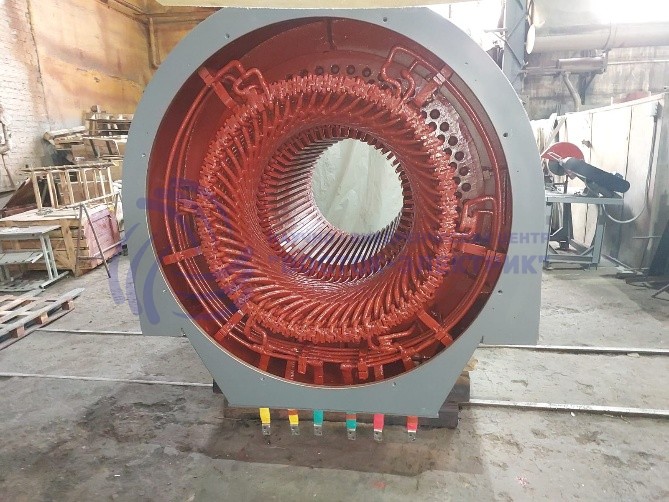

Обмотка статора после нанесения защитного электроизоляционного покрытия спец эмалью.
