Специалистами проведено комплексное обследование силового трансформатора SFFZ10-63000/115 кВ иностранного производства. Проект реализован на подстанции ПС-12 «БАК» в рамках программы по обеспечению надежного электроснабжения объектов Индустриальной зоны Алматы. Работа с данным типом импортного оборудования потребовала применения высокоточных диагностических методов и детального анализа систем автоматизации.
Детали проекта
- ТОО «Индустриальная зона Алматы»
- Силовой трансформатор иностранного производства (SFFZ)
- 63 000 кВА
- 115 кВ
- Ремонт и техническое обслуживание (Т-2)
- Казахстан, г. Алматы, ПС-12 «БАК»
Ход работы
-
1
Демонтаж навесного оборудования в стесненных условиях закрытого распределительного устройства
-
2

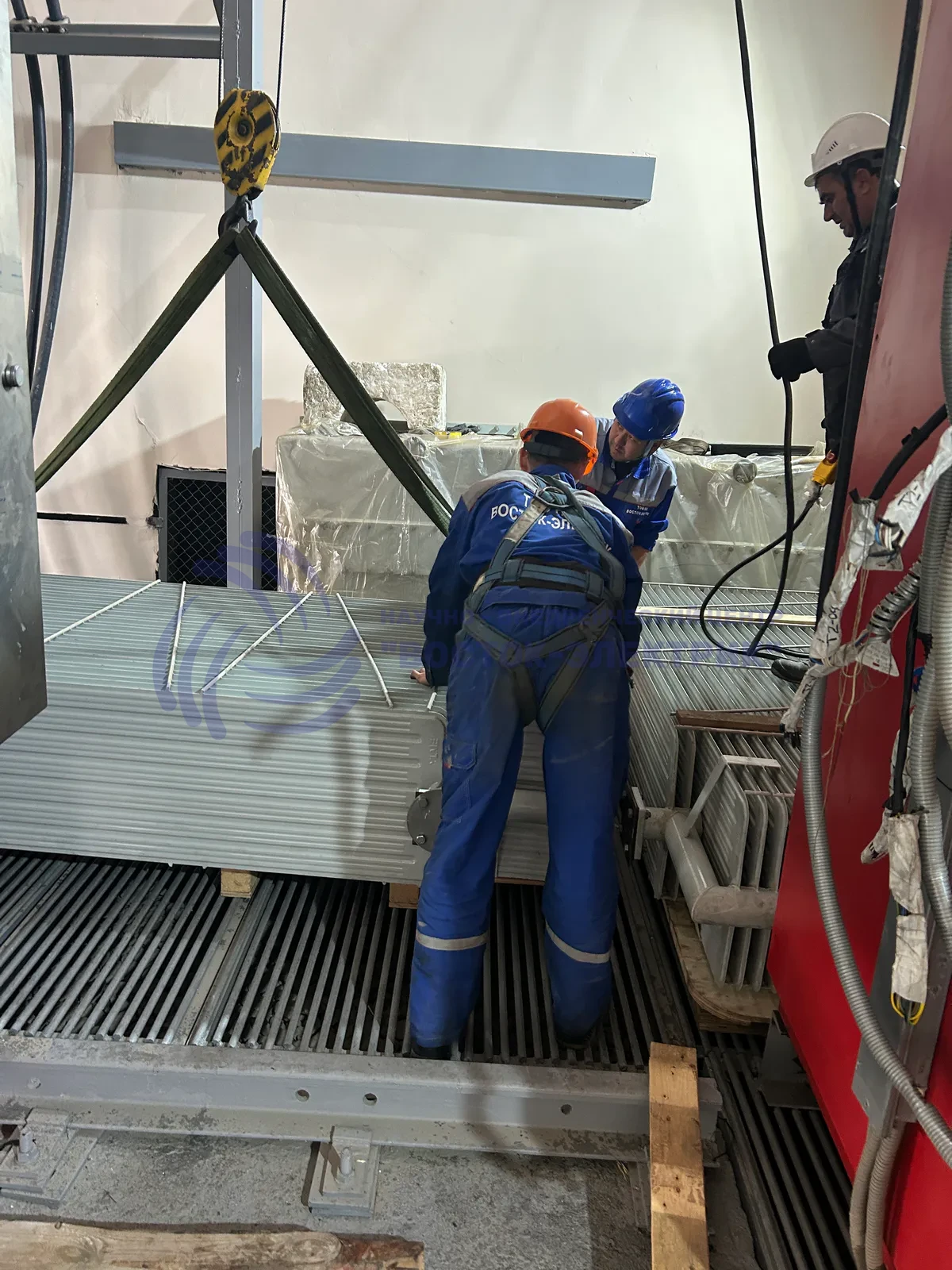

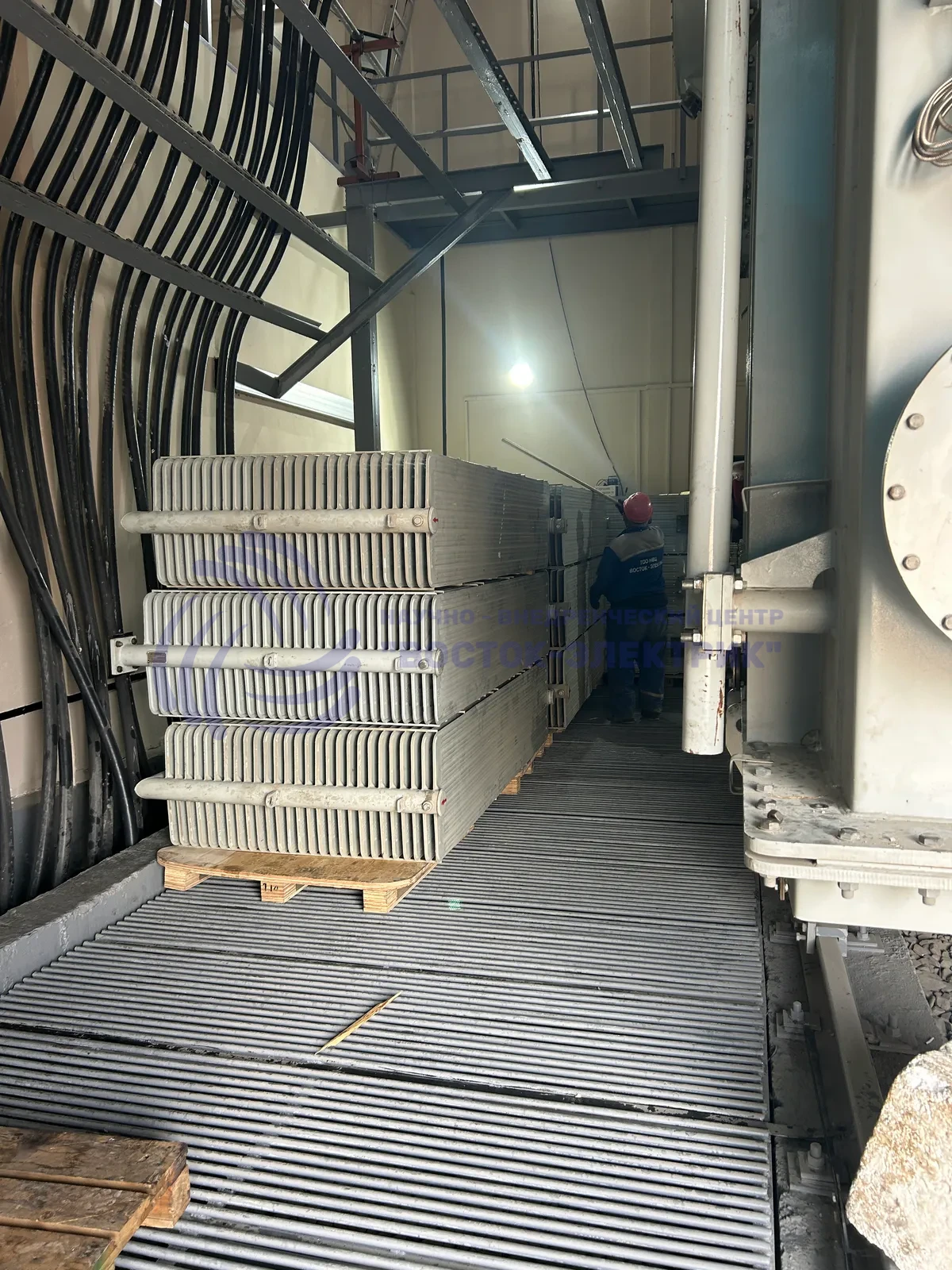

Демонтированные радиаторы со стороны НН
-
3

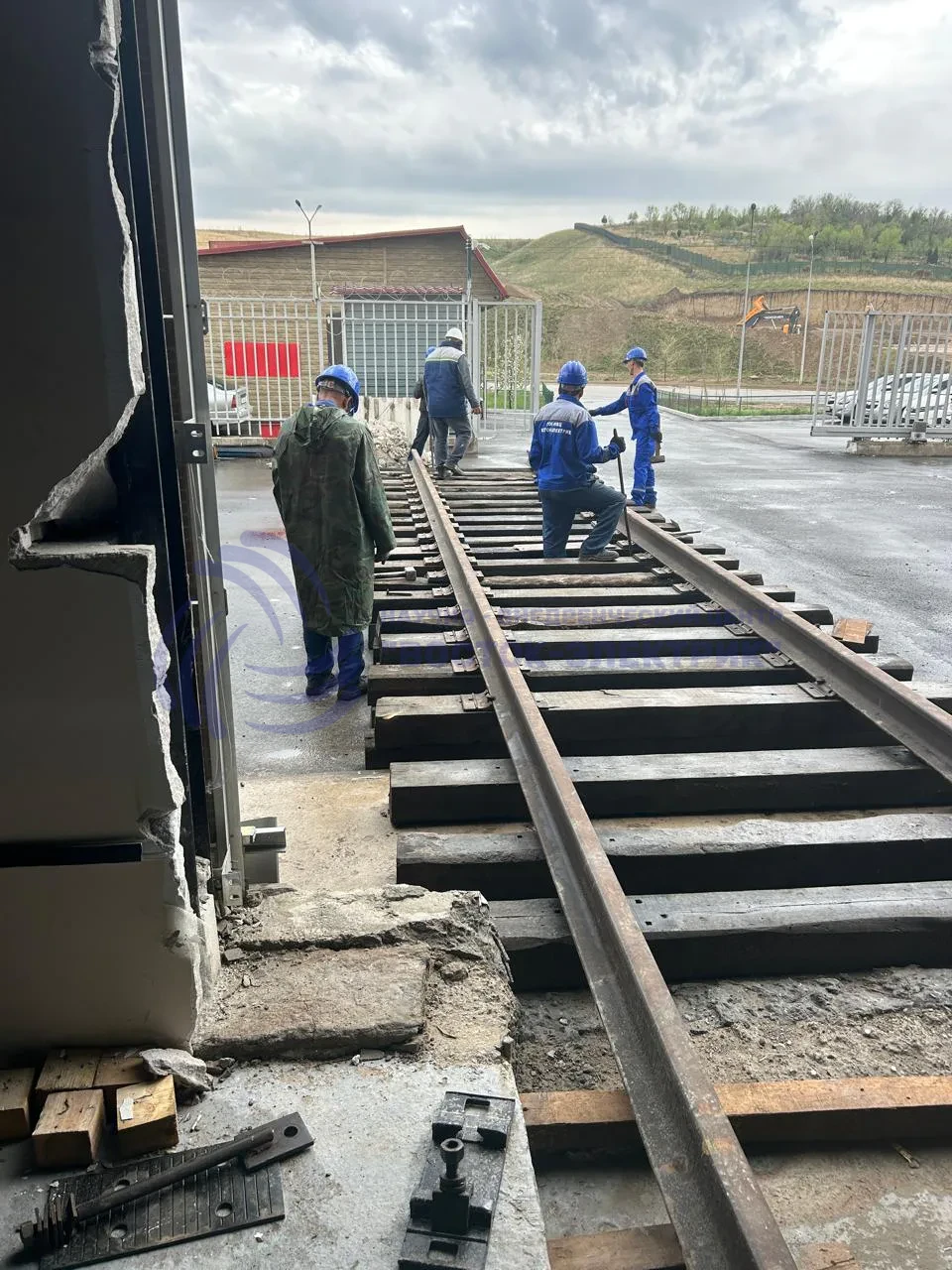

Монтаж пути перекатки, шпальная клеть и рельсовый путь.
-
4

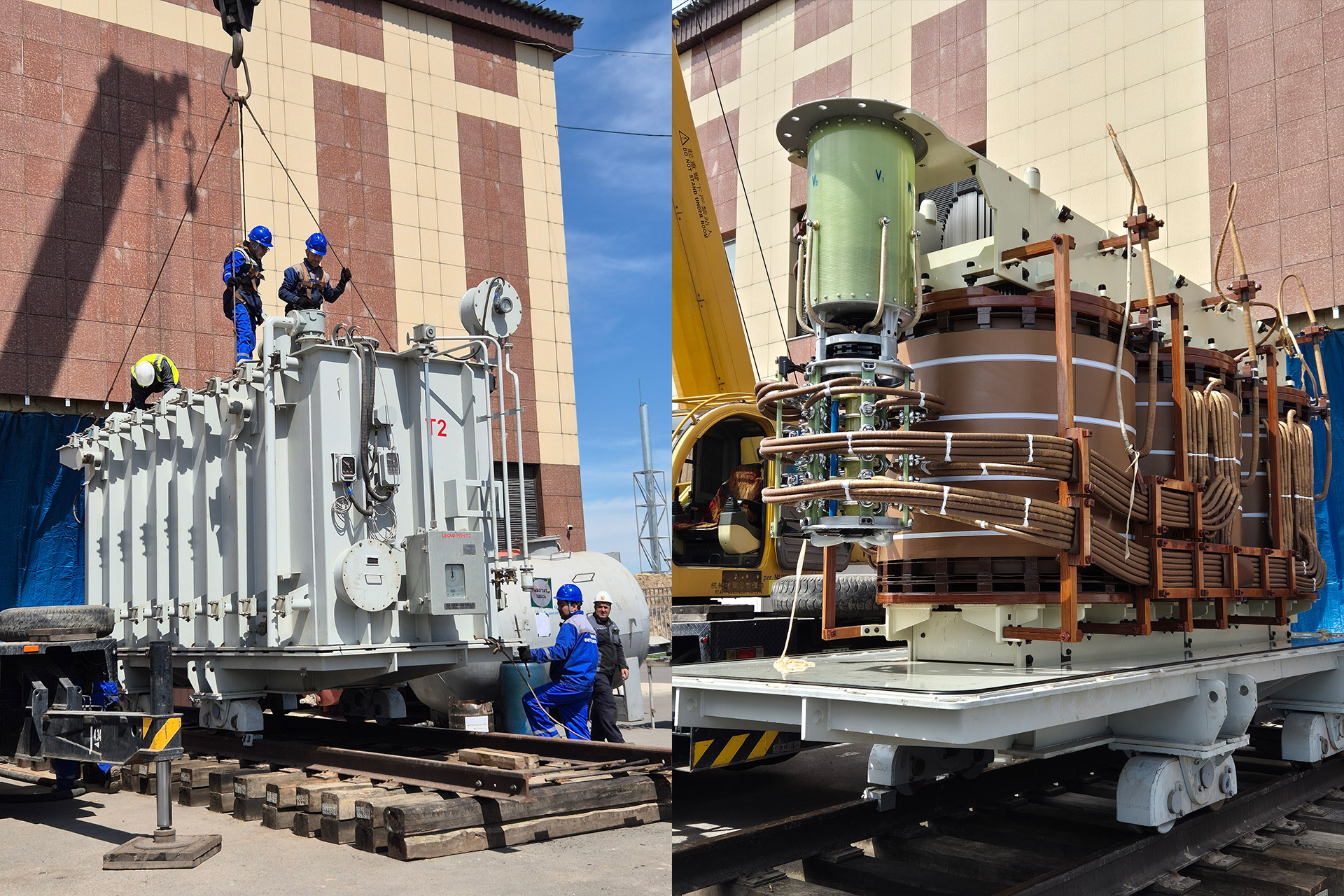

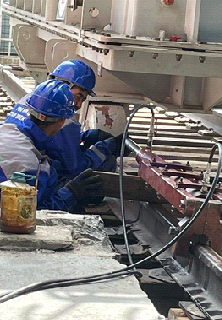

Такелажные работы по перекатке трансформатора
-
5
Демонтаж «колокола» верхней части бака трансформатора
-
6

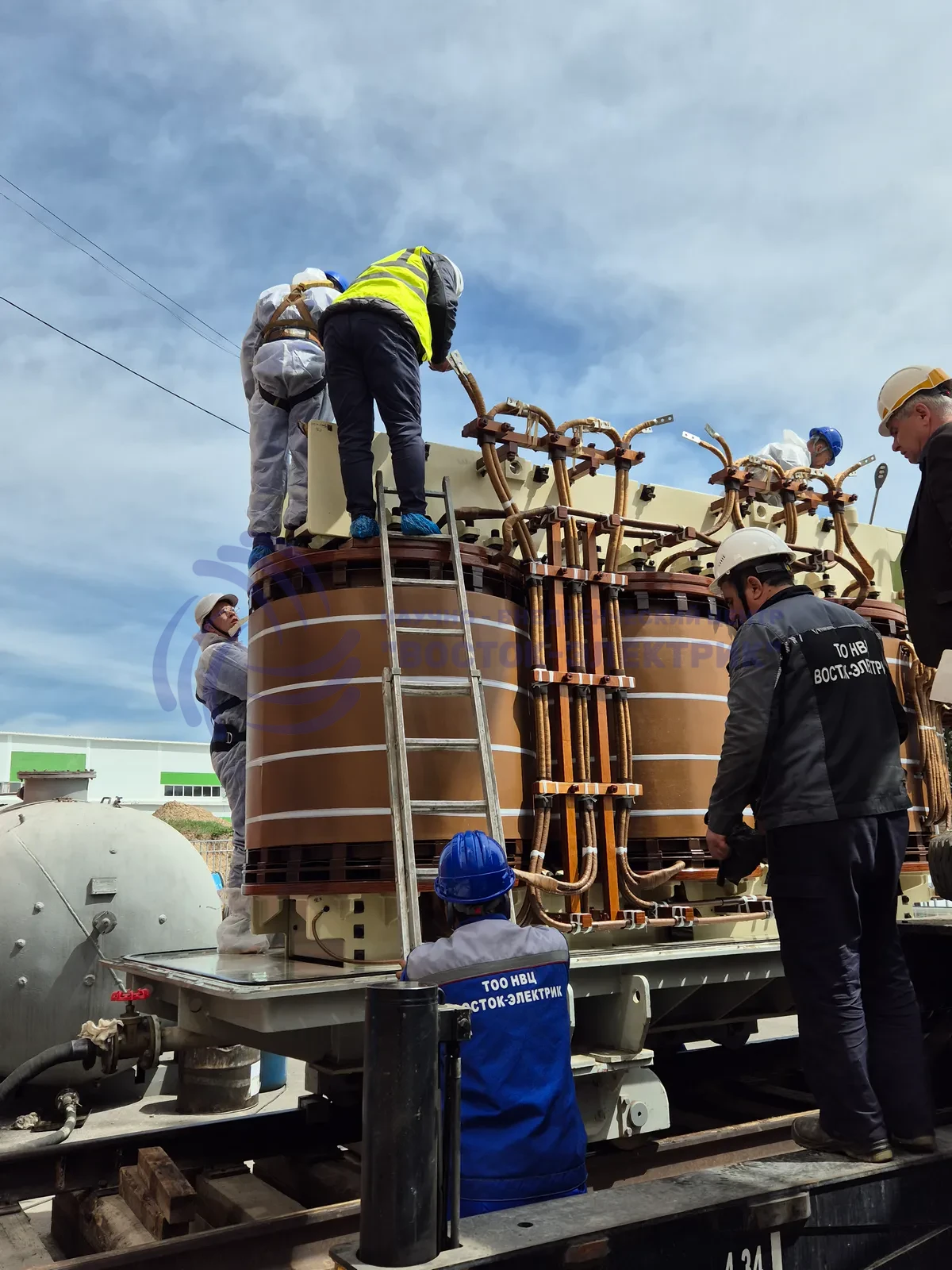

Проведение замеров сопротивления изоляции полубандажей.
-
7

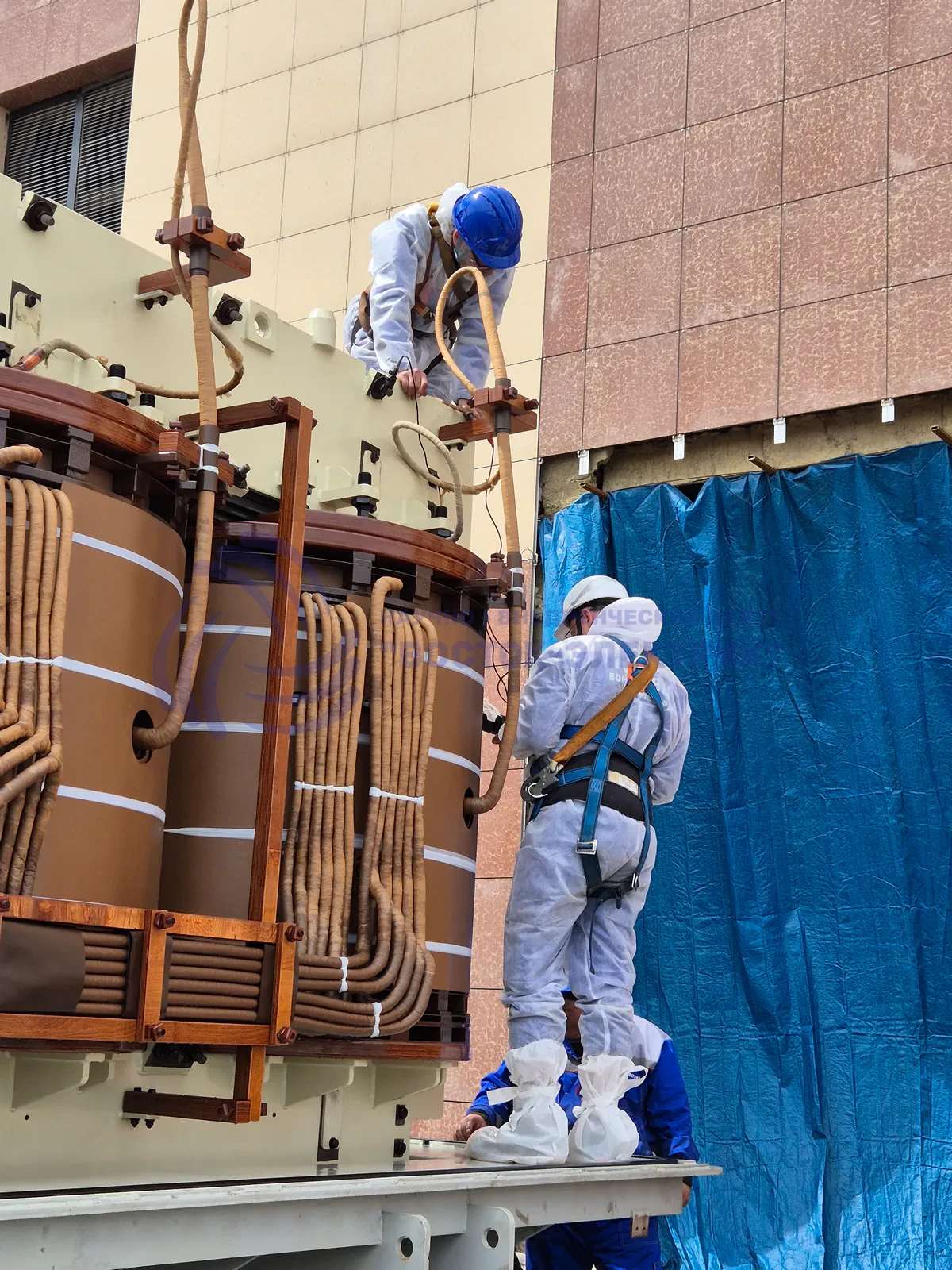

Проведение замеров сопротивления изоляции верхней ярмовой балки.
-
8

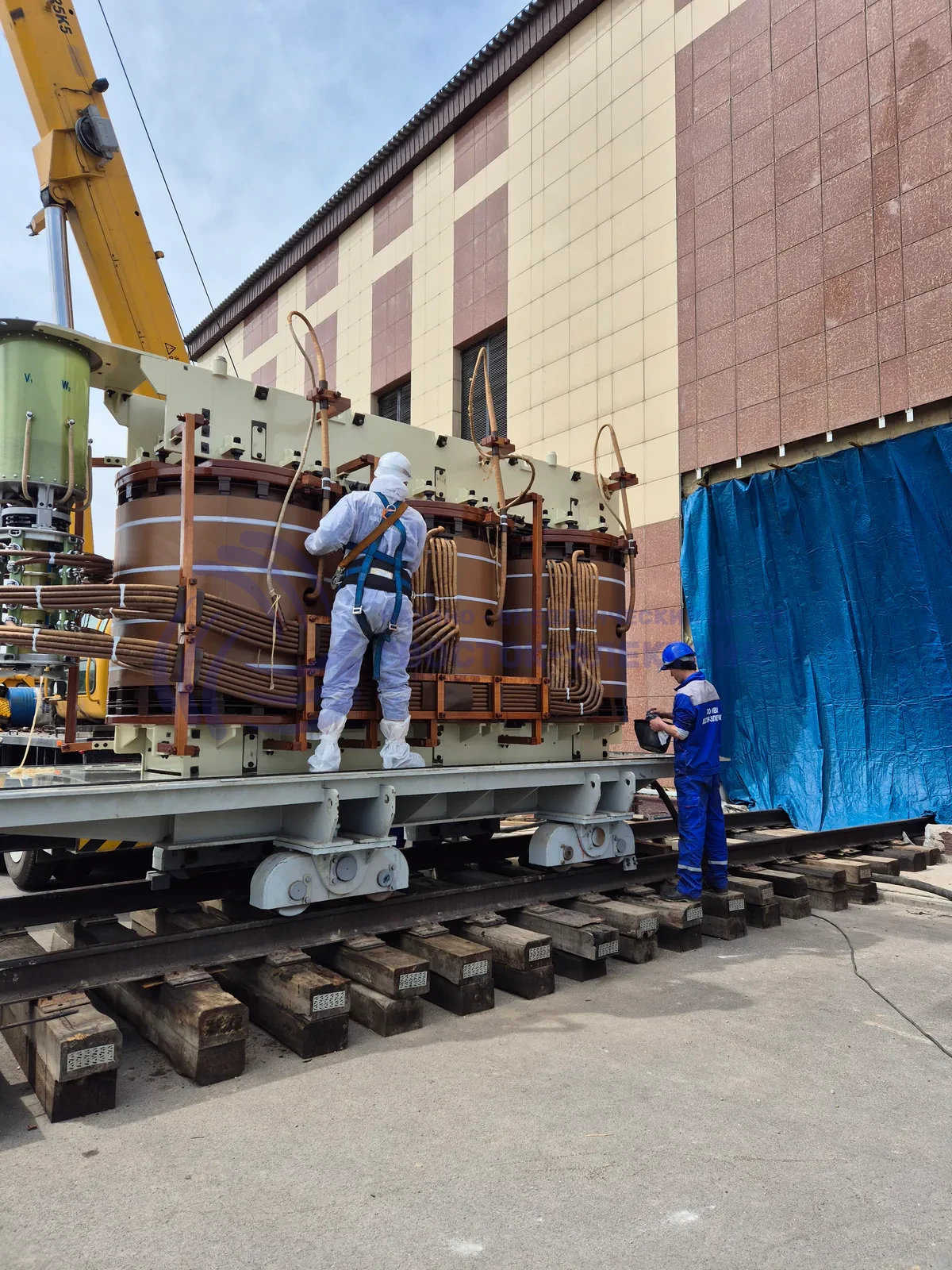

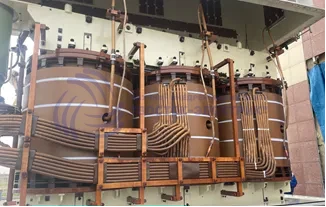

Технический осмотр активной части трансформатора.
-
9
Элементы витковой разрушившееся изоляция в нижней части блока обмоток фазы «С».
-
10

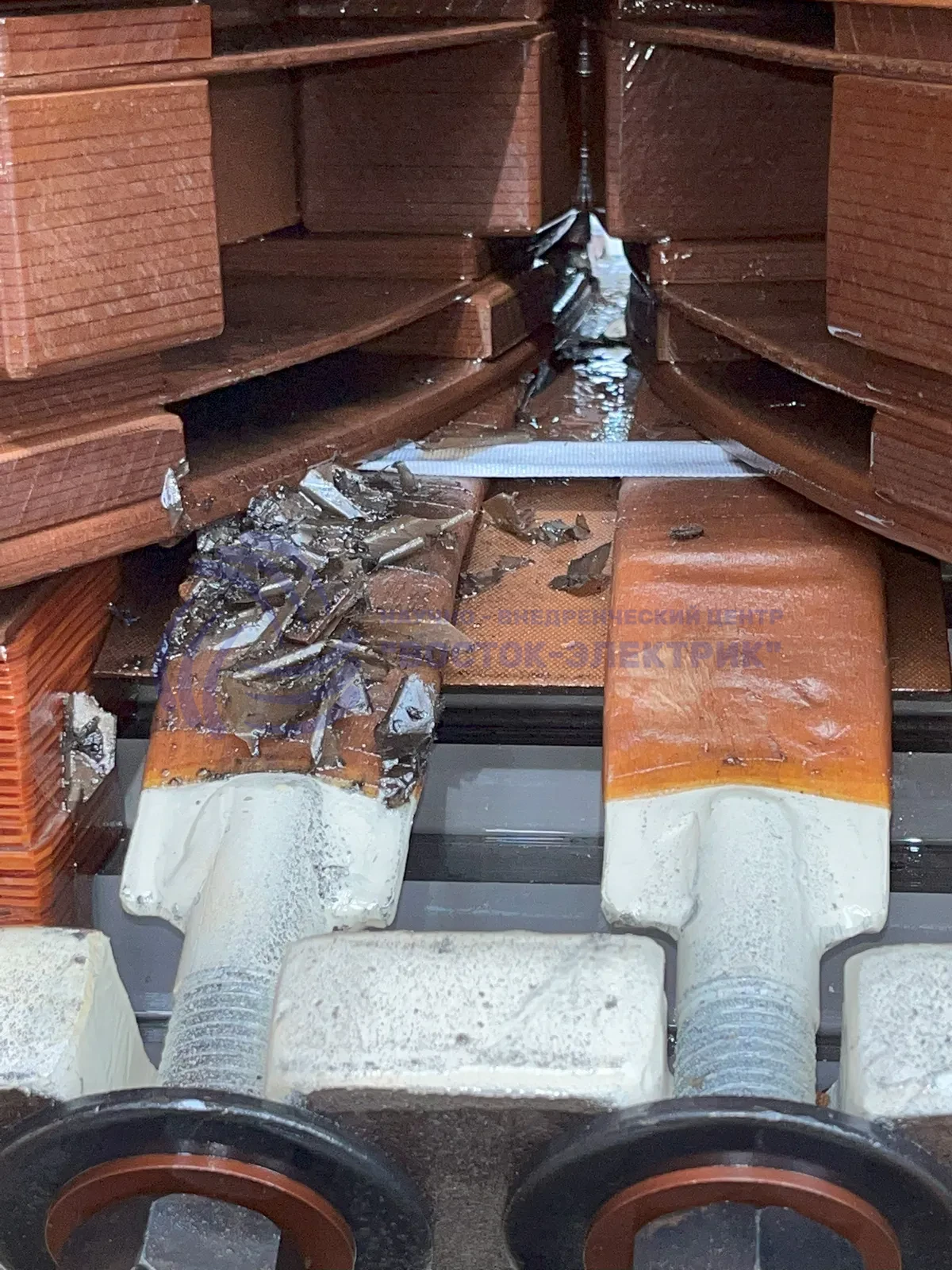

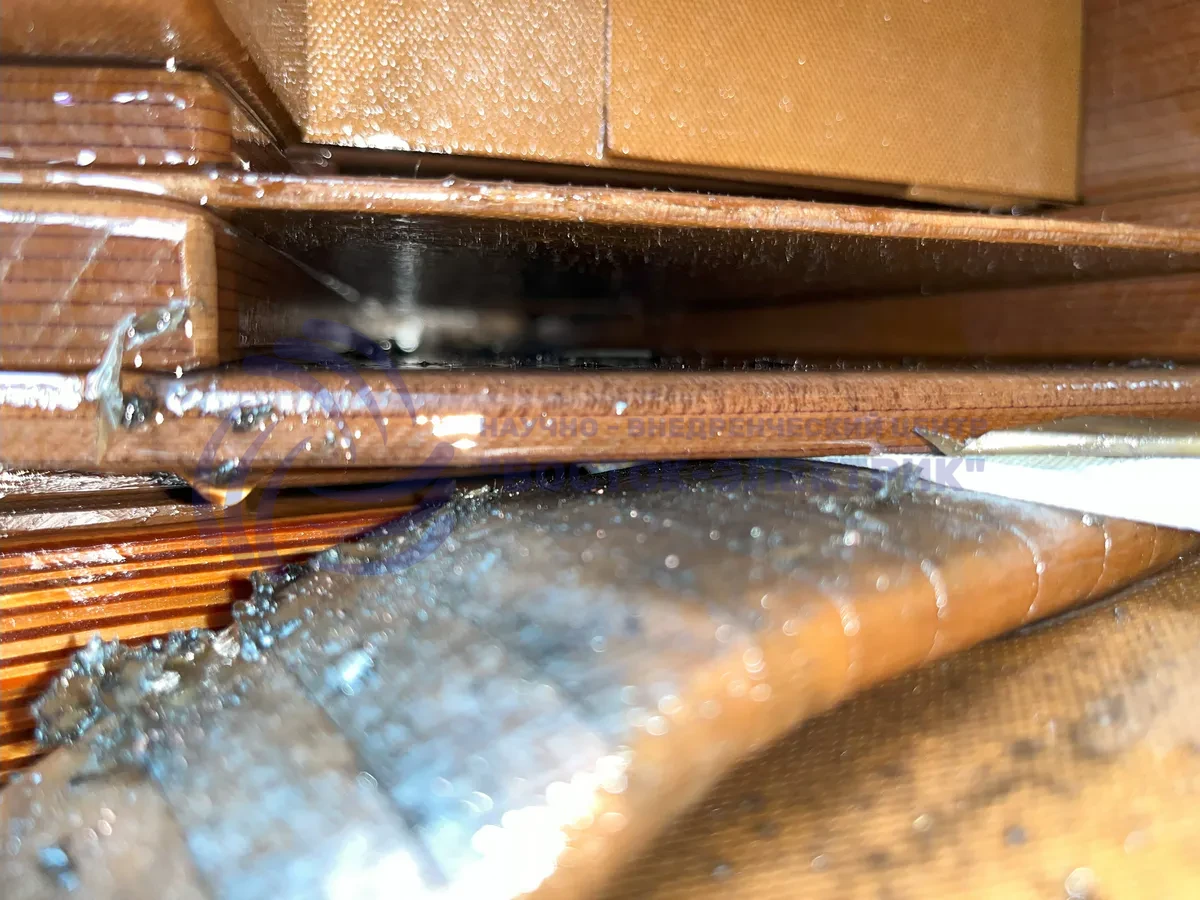

Полубандаж, масляный канал фаза «С» вид со стороны ВН, на поверхности сажевый налет, мелкие металлические окатыши.
-
11

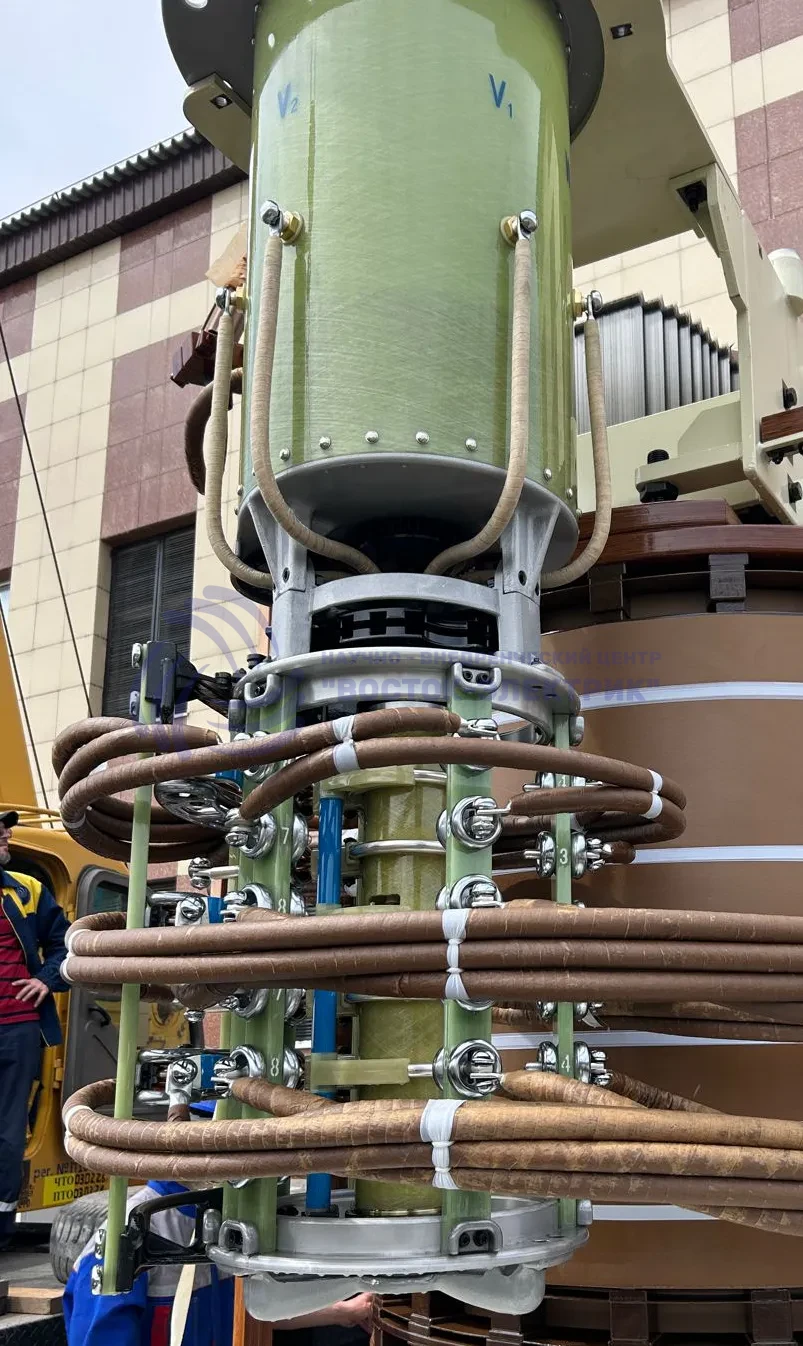

Предизбиратель переключающего устройства РПН
-
12

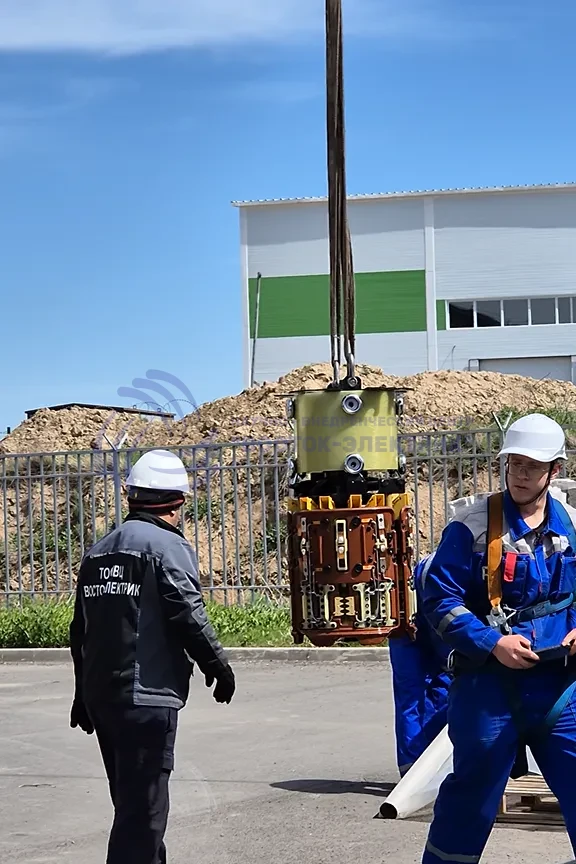

Выемная часть контактора переключающего устройства
-
13

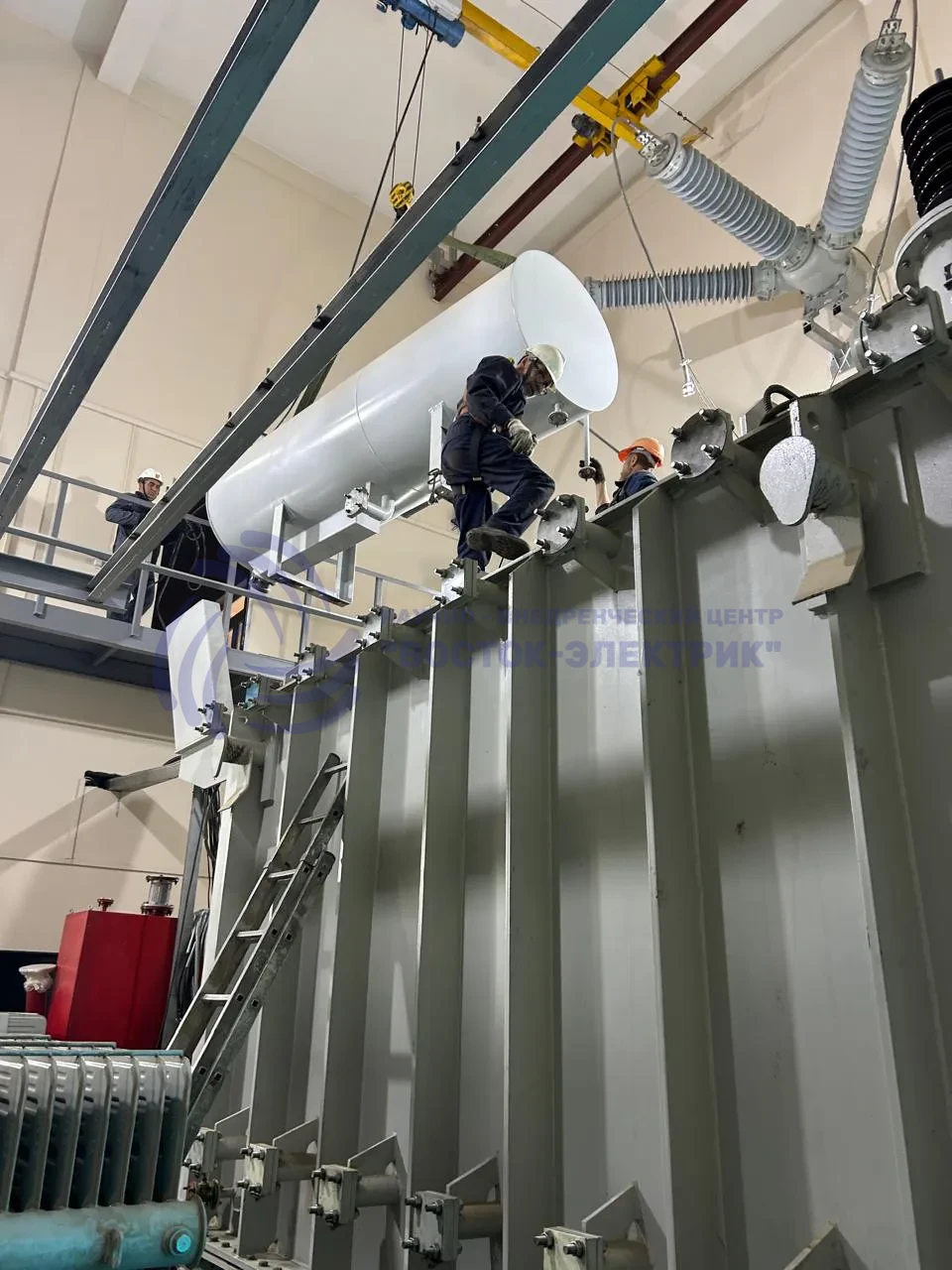

Демонтаж расширительного бака с пленочной защитой
-
14

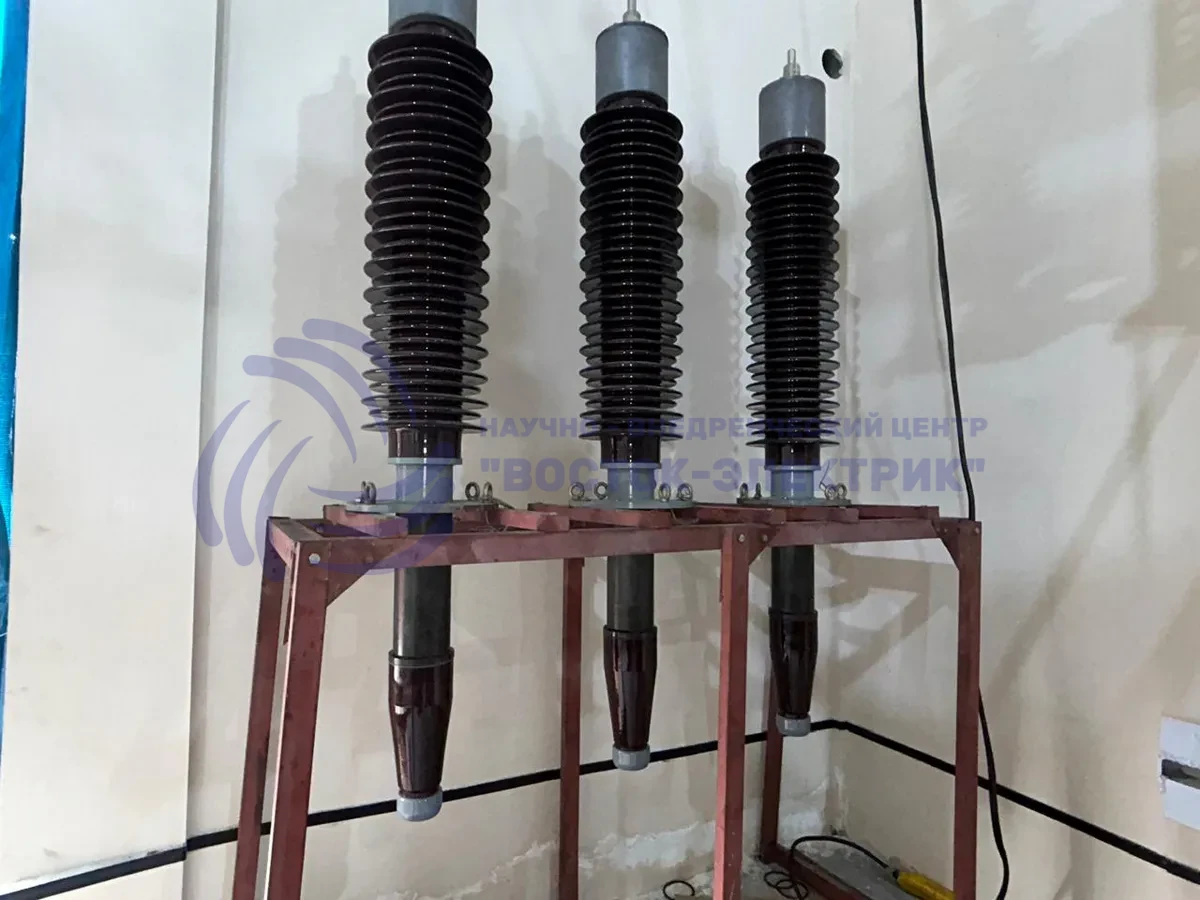

Высоковольтные вводы 110кВ
